Tác dụng của biến dòng điện:

Biến dòng được sử dụng rộng rãi trong hệ thống điện lực, chức năng của nó là cảm ứng ra dòng điện nhỏ từ dây dẫn có dòng điện lớn theo một tỷ lệ nhất định, sau đó cung cấp cho các thiết bị đo lường và bảo vệ rơ le.

Khi chúng ta mở tủ phân phối điện, có thể thấy bên trong chứa nhiều biến dòng. Một số tủ chỉ có một cái, nhưng cũng có những tủ có tới năm hoặc sáu cái. đăng ký jun88 Thực chất, tất cả các biến dòng này đều lấy tín hiệu dòng điện từ thanh cái, tuy nhiên mỗi cái lại có mục đích đo khác nhau. Vậy chúng đóng vai trò gì trong tủ phân phối?

Một biến dòng điện:

Nếu chỉ có duy nhất một biến dòng, thì trường hợp này thường được dùng để lấy tín hiệu dòng điện từ một đường dây đơn. tỉ số trận đấu Ví dụ như mở rộng phạm vi của đồng hồ điện một pha, đo dòng điện trên đường dây một pha, đo dòng điện của đường dây ba pha cân bằng, hoặc lấy mẫu dòng điện cho bộ điều khiển công suất phản kháng.

• Mở rộng phạm vi đo của đồng hồ điện một pha chủ yếu đề cập đến việc nối dây một biến dòng điện và đồng hồ điện một pha;

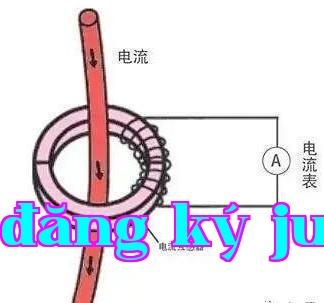

• Đo dòng điện đường dây một pha tức là sử dụng một biến dòng điện và kết nối với ampe kế, sau đó đo dòng điện đường dây một pha.
• Đo dòng điện đường dây ba pha cân bằng và đo dòng điện đường dây một pha tương tự nhau, vì dòng điện của các pha trong đường dây ba pha cân bằng gần như bằng nhau.
• Mục đích kết nối bộ điều khiển công suất phản kháng với biến dòng là để lấy tín hiệu cường độ dòng điện và pha từ thanh cái thông qua biến dòng.

Hai biến dòng điện:

Nếu hai biến dòng đều được đặt trên cùng một pha thanh cái, thì chúng sẽ hoạt động tương tự như một biến dòng. Tuy nhiên, nếu hai biến dòng được đặt trên hai pha thanh cái khác nhau, thì mục đích chính của chúng là đo dòng điện ba pha trên đường dây cân bằng hoặc không cân bằng.

Khi ba pha không cân bằng, tổng vector của ba dòng điện bằng không. Khi biết được dòng điện của hai pha, ta có thể suy ra dòng điện của pha còn lại.

Ba biến dòng điện:

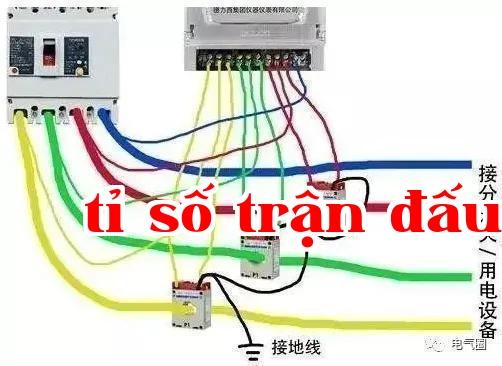

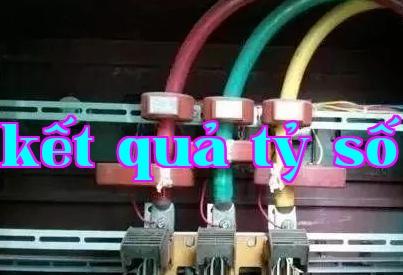

Việc sử dụng ba biến dòng thường được dùng để đo dòng điện ba pha cả khi cân bằng lẫn không cân bằng; đồng thời cũng có thể kết nối với đồng hồ điện ba pha để đo lượng điện tiêu thụ; hoặc kết nối với rơ le nhiệt để mở rộng phạm vi đo của rơ le nhiệt. bóng đá trực tiếp
